Jednostka modułowa OLT GPON / XGS-PON

OLT serii FD1700 to nowoczesna, modularna platforma GPON / XGS-PON przeznaczona do budowy wydajnych i skalowalnych sieci światłowodowych FTTH/FTTX, POL (Passive Optical LAN) oraz monitoringu. Architektura urządzenia umożliwia elastyczne dopasowanie konfiguracji do wymagań operatora oraz łatwą rozbudowę infrastruktury wraz ze wzrostem liczby abonentów i zapotrzebowania na przepustowość.

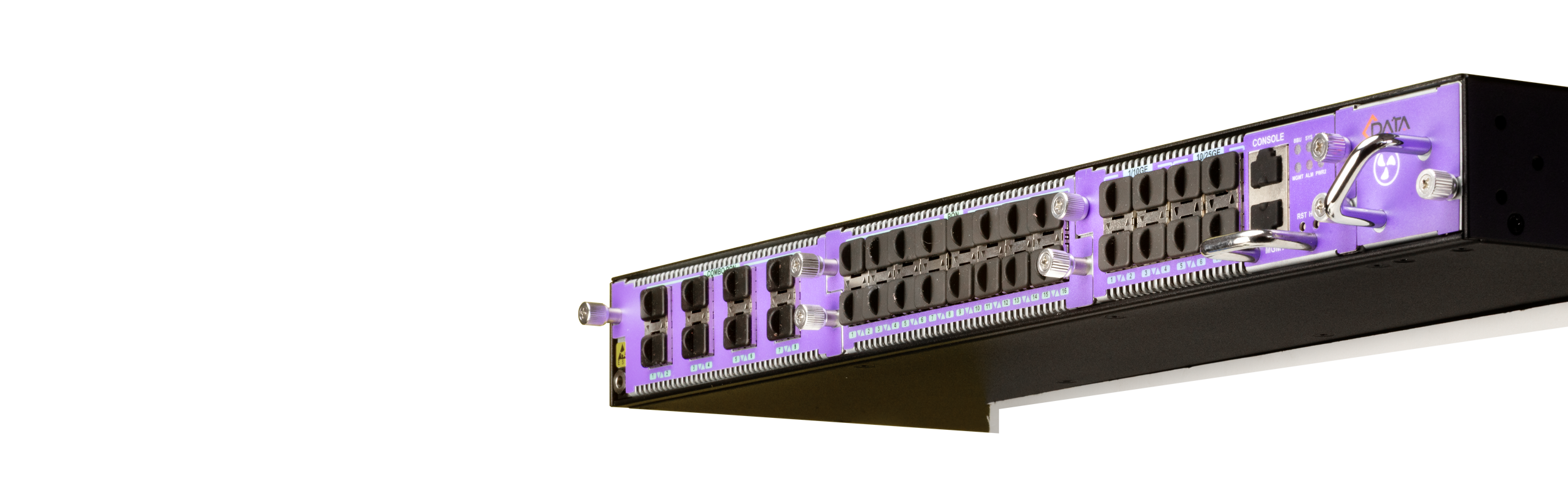

Sercem platformy FD1700 jest modularne chassis OLT zaprojektowane z myślą o wysokiej niezawodności, skalowalności oraz wygodnej rozbudowie sieci. Konstrukcja urządzenia umożliwia instalację modułów UPLINK oraz kart usługowych GPON / XGS-PON w ramach jednej, centralnie zarządzanej platformy operatorskiej.

Chassis zapewnia stabilne środowisko pracy dla sieci dostępowych nowej generacji, oferując redundantne zasilanie, wydajne chłodzenie oraz wysoką gęstość portów przy zachowaniu kompaktowej konstrukcji o wymiarze 1U. Dzięki modułowej architekturze operator może elastycznie rozbudowywać system wraz z rozwojem infrastruktury i rosnącymi wymaganiami abonentów.

Poniżej przedstawiamy specyfikację techniczną oraz najważniejsze parametry platformy OLT FD1700:


Model	FD1700
Rozmiar (L) × (W) × (H) (mm)	1U, RACK 19″ 440 × 375 × 44
Waga	do 7kg (w pełni wyposażony)
Przepustowość magistrali	400G
Metody zarządzania	CLI, SNMP, Telnet, SSH, WEB, CMS
Ilość modułów	1 × Karta UPLINK 2 × Karta usługowa 1 × Moduł wentylatorów 2 × Zasilacz AC
Zasilanie	2 × AC: 100V ~ 240V, 47~63Hz, BBU (opcjonalne)
Parametry środowiskowe	Temperatura pracy: -15~50℃ Temperatura przechowywania: -40~85℃ Wilgotność: 5-90%

Karty rozszerzeń UPLINK

Platforma została wyposażona w wymienne moduły UPLINK zapewniające wysokowydajne połączenia szkieletowe i agregacyjne. W zależności od modelu dostępne są interfejsy 1G, 10G, 25G, 40G oraz 100G, co pozwala na budowę nowoczesnych sieci dostępowych o dużej przepustowości i wysokiej niezawodności.

Modułowa konstrukcja OLT FD1700 pozwala na stopniową rozbudowę systemu oraz wygodne wdrażanie nowych usług bez konieczności wymiany całej platformy. Dzięki temu urządzenie sprawdza się zarówno w średnich wdrożeniach operatorskich, jak i w rozbudowanych sieciach miejskich.

Poniżej przedstawiamy zestawienie dostępnych modeli modułów UPLINK:


Model	FD1702M	FD1703M
Porty Uplink	4 × 1G (SFP) / 10G (SFP+) 4 × 10G (SFP+) / 25G (SFP28)	2 × 1G (SFP) / 10G (SFP+) 2 × 40G (QSFP+) / 100G (QSFP28)
Porty Management	1 × 100/ 1000BASE-Tx Ethernet port 1 × CONSOLE localmanagement port	1 × 100/ 1000BASE-Tx Ethernet port 1 × CONSOLE local management port

Moduły kart usługowych

Platforma OLT FD1700 obsługuje karty usługowe GPON oraz XGS-PON, umożliwiając budowę nowoczesnych sieci światłowodowych dostosowanych do różnych scenariuszy wdrożeniowych. Operator może elastycznie dobierać typ kart w zależności od wymagań dotyczących przepustowości, liczby abonentów oraz planowanego rozwoju infrastruktury.

Karty GPON stanowią sprawdzone rozwiązanie dla standardowych usług FTTH, zapewniając stabilną transmisję danych, wysoką efektywność kosztową oraz szeroką kompatybilność z istniejącą infrastrukturą abonencką.

Karty XGS-PON umożliwiają świadczenie usług nowej generacji opartych na symetrycznej transmisji do 10 Gb/s. Technologia ta została zaprojektowana z myślą o sieciach o bardzo dużym zapotrzebowaniu na przepustowość, takich jak nowoczesne osiedla mieszkaniowe, sieci biznesowe czy usługi premium.

OLT FD1700 wspiera również technologię COMBO PON, pozwalającą na jednoczesną obsługę GPON i XGS-PON w ramach tej samej infrastruktury światłowodowej. Dzięki temu możliwa jest płynna migracja do usług 10G bez konieczności przebudowy istniejącej sieci pasywnej ODN oraz bez wymiany splitterów światłowodowych.

Poniżej przedstawiamy zestawienie dostępnych modeli kart usługowych:


Model	FD7081T	FD7161T	FD8081T
Technologia PON	GPON	GPON	XGS-PON
Port PON	8 × GPON SFP Klasa B+/C+	16 × GPON SFP Klasa B+/C+	8 × XGS-PON SFP Klasa B+/C+
Maksymalny split	1:128	1:128	1:128
Ilość urządzeń	do 1024 urządzeń GPON	Do 2048 urządzeń GPON	Do 1024 urządzeń GPON/XGS-PON
Atrybuty Portu PON	Zasięg transmisji: 20 km Downstream: 2.5 Gbps Upstream: 1.25 Gbps Długość fali: 1490nm / 1310nm (Tx/Rx) Typ interfejsu: SC/UPC Typ włókna: 9/125μm (SMF)	Zasięg transmisji: 20 km Downstream: 2.5 Gbps Upstream: 1.25 Gbps Długość fali: 1490nm / 1310nm (Tx/Rx) Typ interfejsu: SC/UPC Typ włókna: 9/125μm (SMF)	Zasięg transmisji: 20 km Downstream XGS-PON: 9,953 Gb/s Upstream XGS-PON: 9,953 Gb/s Downstream GPON: 2.5 Gbps Upstream GPON: 1.25 Gbps Długość fali XGS-PON: 1577 nm / 1270nm (Tx/Rx) Długość fali GPON: 1490nm / 1310nm (Tx/Rx) Typ interfejsu: SC/UPC Typ włókna: 9/125μm (SMF)

Kluczowe funkcje OLT

Zarządzanie i monitorowanie

SNMP: Protokół do monitorowania i zarządzania urządzeniami sieciowymi.
Traffic Monitor: Monitorowanie ruchu sieciowego i analiza wydajności.
Template Provision: Automatyczna konfiguracja urządzeń na podstawie szablonów.
MQTT: Protokół do zarządzania OLT z poziomu serwera CMS.
Device Log: Rejestrowanie zdarzeń i operacji systemowych na urządzeniu.
Port Monitoring: Monitorowanie stanu portów w urządzeniu OLT.
Port Mirroring: Kopiowanie ruchu z portu na inny w celu analizy i monitorowania.

Obsługa urządzeń końcowych

Konfiguracja WAN: Możliwość zarządzania połączeniami WAN dla urządzeń ONU.
VoIP: Konfiguracja i zarządzanie usługami VoIP dla urządzeń ONU.
IGMP: Obsługa konfiguracji IGMP na urządzeniach ONU.
Bridge ONU: Możliwość konfiguracji urządzeń ONU w trybie bridge.
ONU Upgrade via OMCI: Zdalna aktualizacja urządzeń ONT za pomocą protokołu OMCI.
Auto-Register: Automatyczne rejestrowanie nowych urządzeń ONU w sieci po podłączeniu.

Dostęp i bezpieczeństwo

ACL: Zarządzanie dostępem do zasobów sieciowych.
DHCP Snooping: Ochrona przed atakami DHCP.
AAA: Uwierzytelnianie, autoryzacja oraz rozliczanie użytkowników.
RADIUS: Protokół do uwierzytelniania, autoryzacji i rozliczania użytkowników w sieci.
TACACS+: Protokół umożliwiający zaawansowaną kontrolę dostępu.

Ruch i jakość usług

Bandwidth Limit: Ograniczanie przepustowości na poziomie portów i urządzeń.
Traffic Control: Zarządzanie przepływem danych w sieci.
QoS: Ustalanie priorytetów ruchu sieciowego, np. dla VoIP i wideo.
LACP: Agregacja łączy w celu zwiększenia przepustowości i zapewnienia redundancji.
Flow Control: Kontrola tempa transmisji między urządzeniami w sieci.

Protokoły sieciowe i routowanie

Static Routing: Statyczne trasy routingu.
RIP: Dynamiczny protokół routingu.
Loop-Detect: Mechanizm wykrywania pętli w sieci.
STP/RSTP/MSTP: Protokóły zapobiegania pętlom w sieci, z różnym zakresem zastosowań i szybkością działania.
DHCP Relay: Przekazywanie zapytań DHCP między klientami a serwerem w różnych podsieciach.

Obsługa VLAN

Tryb Access: Konfiguracja VLAN dla pojedynczego identyfikatora VLAN przypisanego do portu.
Tryb Trunk: Obsługa wielu VLAN-ów na jednym porcie.
Tryb Hybrid: Obsługa otagowanego i nieotagowanego ruchu VLAN na jednym porcie.
VLAN Translation: Przekształcanie identyfikatorów VLAN w locie.
QinQ: Podwójne tagowanie VLAN, umożliwiające obsługę wielu VLAN-ów w jednym łączu.

Zobacz prezentację jednostki modułowej GPON / XGS-PON z serii FD17.
